我們專業(yè)做異形模具和異形塑料件
開模不成功,退還全部開模費(fèi)
全國咨詢熱線:
13932815220
13932815220
填充是整個注塑循環(huán)過程中的第一步,時間從模具閉合開始注塑算起,到模具型腔填充到大約95%為止。理論上,填充時間越短,成型效率越高,但是實(shí)際中,成型時間或者注塑速度要受到很多條件的制約。
高速填充:高速填充時剪切率較高,塑料由于剪切變稀的作用而存在粘度下降的情形,使整體流動阻力降低;局部的粘滯加熱影響也會使固化層厚度變薄。因此在流動控制階段,填充行為往往取決于待填充的體積大小。即在流動控制階段,由于高速填充,熔體的剪切變稀效果往往很大,而薄壁的冷卻作用并不明顯,于是速率的效用占了上風(fēng)。l
低速填充:熱傳導(dǎo)控制低速填充時,剪切率較低,局部粘度較高,流動阻力較大。由于熱塑料補(bǔ)充速率較慢,流動較為緩慢,使熱傳導(dǎo)效應(yīng)較為明顯,熱量迅速為冷模壁帶走。加上較少量的粘滯加熱現(xiàn)象,固化層厚度較厚,又進(jìn)一步增加壁部較薄處的流動阻力。
塑料加工廠一般而言,在高溫區(qū)產(chǎn)生熔接的熔接痕強(qiáng)度較佳,因?yàn)楦邷厍樾蜗?,高分子鏈活動性較佳,可以互相穿透纏繞,此外高溫度區(qū)域兩股熔體的溫度較為接近,熔體的熱性質(zhì)幾乎相同,增加了熔接區(qū)域的強(qiáng)度;反之在低溫區(qū)域,熔接強(qiáng)度較差。

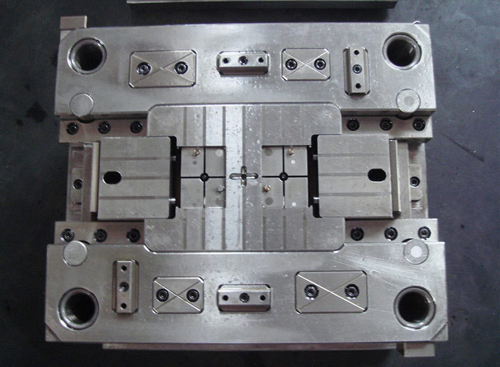

塑件的注塑成型工藝過程主要包括填充--保壓--冷卻--脫模等4個階段,這4個階段直接決定著制品的成型質(zhì)量,而且這4個階段是一個完整的連續(xù)過程。1、填充階段填充是整個注塑循環(huán)過程中的第一步,時間從塑料模具閉合開始注塑算起,到模具型腔填充到大約95%為止。理論上,填充時間越短,成型效率越高,但是實(shí)
(1) 厚壁塑件比薄壁塑件收縮率大(但大多數(shù)塑料1mm薄壁制件反而比2mm收縮率大,這是由于熔體在模腔內(nèi)阻力增大的緣故);(2) 塑件上帶嵌件比不帶嵌件的收縮率小;(3) 塑件形狀復(fù)雜的比形狀簡單的收縮率要小;(4) 塑件高度方向一般比水平方向的收縮率小;(5) 細(xì)長塑件在長度方向上的收縮率小;(6) 塑件長度方向的尺寸比厚度方向尺寸的
注塑成型塑料制品變形(翹曲、扭曲)是指注塑時,模具內(nèi)的材料受到高壓而產(chǎn)生內(nèi)部應(yīng)力,導(dǎo)致脫模時注塑產(chǎn)品的形狀偏離了產(chǎn)品設(shè)計的形狀和模具型腔固有的形狀,注塑的塑料產(chǎn)品外形尺寸與產(chǎn)品設(shè)計的尺寸有較大差異(收縮翹曲),并發(fā)生不規(guī)則的彎曲。 塑料產(chǎn)品的變形是不可避免的,只是有
產(chǎn)生氣泡在原料方面的原因分析:(1) 如原料中水分含量過多,或易揮發(fā)成分超標(biāo),它們受熱后會產(chǎn)生大量氣體,給塑料模具的排氣系統(tǒng)增加額外負(fù)擔(dān),若不能駕駛排走,它們會混入熔體中,生成氣泡。對此,應(yīng)將這些原料進(jìn)行預(yù)干燥處理。、(2) 若原料的顆粒太小或粒徑差異較大,使得在供料過程中混入空氣太多,氣體進(jìn)入熔體的機(jī)會增
注塑加工廠家有氣泡出現(xiàn)在較厚的制品,表面脹大,切開后斷面有氣泡成因及解決辦法:1、加料過程中沒控制好量,導(dǎo)致注射壓力過高,只需調(diào)整加料量即可;2、冷卻時間不足??梢栽跈C(jī)器外使用冷壓模降溫冷卻;3、溫度過高,會在制品中出現(xiàn)分解黑線的現(xiàn)象。若分解情況輕微,只需適當(dāng)降溫。如果整個機(jī)筒分解,只能是
